1. 概述

Flink采用的稳定版本为flink-1.12.1。以往我们所熟知的Map Reduce，Storm，Spark等框架可能在某些场景下已经没法完全地满足用户的需求，或者是实现需求所付出的代价，无论是代码量和架构的复杂程度可能都没法满足预期的需求。新场景的出现催产出新的技术，Flink即为实时流提供了新的选择。Flink相对简单的编程模型加上其高吞吐、低延迟、高性能以及支持exactly-once语义的特性，让它在工业生产中较为出众。

2. Flink Standalone HA安装

2.1 环境准备

软件配置选择如下：

• jdk：jdk-8u144-linux-x64.tar.gz
• zookeeper：zookeeper-3.4.5.tar.gz
• hadoop：hadoop-2.7.3.tar.gz
• flink：flink-1.12.1-bin-scala_2.11.tgz

2.2 安装规划

3台centos7机器如下：

ip	主机名	flink角色
192.168.1.105	node1	StandaloneSessionClusterEntrypoint、TaskManagerRunner
192.168.1.106	node2	StandaloneSessionClusterEntrypoint、TaskManagerRunner
192.168.1.107	node3	TaskManagerRunner

StandaloneSessionClusterEntrypoint为jobmnager，taskManagerRunner为taskManager。

在Flink运行时涉及到的进程主要有以下两个：

• JobManager：主要负责调度task，协调checkpoint已经错误恢复等。当客户端将打包好的任务提交到JobManager之后，JobManager就会根据注册的TaskManager资源信息将任务分配给有资源的TaskManager，然后启动运行任务。
• TaskManager：执行数据流的task，一个task通过设置并行度，可能会有多个subtask。每个TaskManager都是作为一个独立的JVM进程运行的，他主要负责在独立的线程执行的operator。其中能执行多少个operator取决于每个taskManager指定的slots数量。Task slot是Flink中最小的资源单位。假如一个taskManager有3个slot，他就会给每个slot分配1/3的内存资源，目前slot不会对cpu进行隔离。同一个taskManager中的slot会共享网络资源和心跳信息。

2.3 安装

首先选定一台机器节点，解压flink-1.12.1-bin-scala_2.11.tgz，并进入conf目录修改flink-conf.yaml和master文件，修改完毕之后把flink安装包往其他两台机器复制

2.3.1 配置flink-conf.yaml

jobmanager.rpc.address: node1
jobmanager.rpc.port: 6123
jobmanager.memory.process.size: 1600m
taskmanager.memory.process.size: 1728m
taskmanager.numberOfTaskSlots: 1
parallelism.default: 1
high-availability: zookeeper
high-availability.storageDir: hdfs://node/flink/ha/
high-availability.zookeeper.quorum: node1:2181,node2:2181,node3:2181
high-availability.zookeeper.path.root: /flink
state.backend: filesystem
state.checkpoints.dir: hdfs://node/flink/checkpoints
state.savepoints.dir: hdfs://node/flink/checkpoints
jobmanager.execution.failover-strategy: region
io.tmp.dirs: /tmp/flink/tmp
historyserver.web.address: 0.0.0.0
historyserver.web.port: 8082
historyserver.archive.fs.dir: hdfs://node/flink/completed-jobs/
historyserver.archive.fs.refresh-interval: 10000

注：

红色字体即为需要修改的内容，node1为每台节点的hostname，每台节点需要适应变动。

2.3.2 配置masters

这里配置node1和node2为高可用节点

[root@node1 conf]## vim masters

node1:8081
node2:8082

2.3.3 把flink安装包往其余两台

[root@node1 app]## scp flink-1.12.1/ root@node2:/opt/app
[root@node1 app]## scp flink-1.12.1/ root@node2:/opt/app

2.3.4 启动集群

启动顺序：先启动zk和hdfs，再启动flink

启动集群：

start-cluster.sh

2.3.5 查看Flink webUI

在浏览器输入：http://node1:8081/或http://node1:8082/，即可看到flink任务执行情况

3. Flink On Yarn安装

3.1 软件配置选择

JDK:1.8 （jdk1.8.0_151） Hadoop:2.7.6 (hadoop-2.7.6.tar.gz) HBase:2.1.2 (hbase-2.1.1-bin.tar.gz)

这里jdk、hadoop、zookeeper假定均已安装完毕。

3.2 安装

3.2.1 配置flink-conf.yaml文件

high-availability: zookeeper
high-availability.storageDir: hdfs://node/flink/ha/
high-availability.zookeeper.quorum: node1:2181,node2:2181,node3:2181
high-availability.zookeeper.path.root: /flink
## high-availability.cluster-id: /cluster_one       on yarn不配置，配了任务会启动不来

3.2.2 配置FLINK_HOME和HADOOP_CLASSPATH环境变量

vi /etc/profile 或者 vi /etc/bashrcexport FLINK_HOME=/home/redpeak/app/flink-1.12.3
export PATH=$FLINK_HOME/bin:$PATH
export HADOOP_CLASSPATH=`hadoop classpath`

需要在每台flink节点配置FLINK_HOME和HADOOP_CLASSPATH环境变量

3.3 flink on yarn三种部署模式

3.3.1 Session模式

Session模式是预分配资源的，也就是提前根据指定的资源参数初始化一个Flink集群，并常驻在YARN系统中，拥有固定数量的JobManager和TaskManager（注意JobManager只有一个）。提交到这个集群的作业可以直接运行，免去每次分配资源的overhead。但是Session的资源总量有限，多个作业之间又不是隔离的，故可能会造成资源的争用；如果有一个TaskManager宕机，它上面承载着的所有作业也都会失败。另外，启动的作业越多，JobManager的负载也就越大。所以，Session模式一般用来部署那些对延迟非常敏感但运行时长较短的作业。

提交任务命令：

./bin/flink run -t yarn-session \
  -Dyarn.application.id=application_XXXX_YY \
  ./examples/streaming/TopSpeedWindowing.jar

再次连接YARN session命令：

./bin/yarn-session.sh -id application_XXXX_YY

3.3.2 Per_Job模式

顾名思义，在Per-Job模式下，每个提交到YARN上的作业会各自形成单独的Flink集群，拥有专属的JobManager和TaskManager。可见，以Per-Job模式提交作业的启动延迟可能会较高，但是作业之间的资源完全隔离，一个作业的TaskManager失败不会影响其他作业的运行，JobManager的负载也是分散开的，不存在单点问题。当作业运行完成，与它关联的集群也就被销毁，资源被释放。所以，Per-Job模式一般用来部署那些长时间运行的作业。

提交任务命令：

./bin/flink run -t yarn-per-job --detached ./examples/streaming/TopSpeedWindowing.jar

注：--detached，以分离模式运行作业，detached模式在提交完任务后就退出client

任务列表和取消任务命令：

## List running job on the cluster
./bin/flink list -t yarn-per-job -Dyarn.application.id=application_XXXX_YY
## Cancel running job
./bin/flink cancel -t yarn-per-job -Dyarn.application.id=application_XXXX_YY <jobId>

3.3.3 Session与Per_Job模式带来的问题

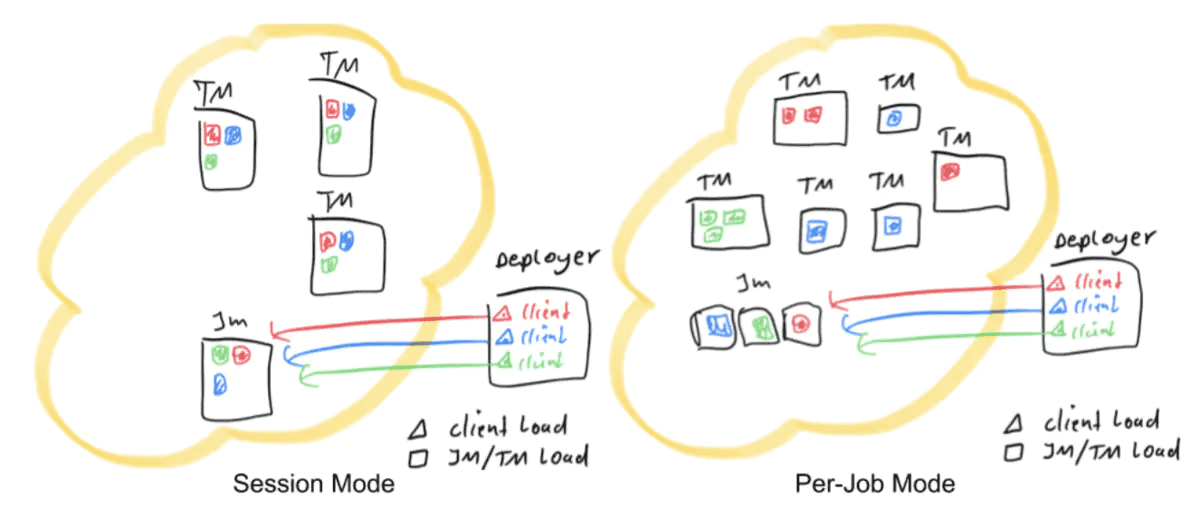

Session模式和Per_Job模式可以用如下简图表示，其中红色、蓝色和绿色的图代表不同的作业。

Deployer表示向YARN集群发起部署请求的节点，一般来讲在生产环境中，也总有这样一个节点作为所有作业的提交入口（即客户端）。在main()方法开始执行直到env.execute()方法之前，客户端也需要做一些工作，即：

• 获取作业所需的依赖项；
• 通过执行环境分析并取得逻辑计划，即StreamGraph->JobGraph；
• 将依赖项和JobGraph上传到集群中。

只有在这些都完成之后，才会通过env.execute()方法触发Flink运行时真正地开始执行作业。如果所有用户都在Deployer上提交作业，较大的依赖会消耗更多的带宽，而较复杂的作业逻辑翻译成JobGraph也需要吃掉更多的CPU和内存，客户端的资源反而会成为瓶颈。不管Session还是Per-Job模式都存在此问题。为了解决，社区在传统部署模式的基础上实现了Application模式。

3.3.4 Application模式

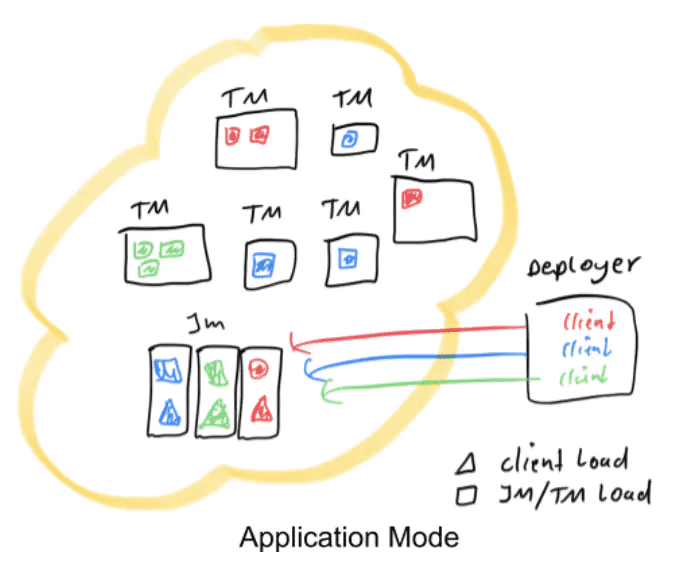

此模式的作业提交框图如下：

可见，原本需要客户端做的三件事被转移到了JobManager里，也就是说main()方法在集群中执行（入口点位于ApplicationClusterEntryPoint），Deployer只需要负责发起部署请求了。另外如果一个main()方法中有多个env.execute/executeAsync()调用，在Application模式下，这些作业会被视为同一个应用，在同一个集群中执行（如果在Per-Job模式下，就会启动多个集群）。可见，Application模式本质上是Session和Per-Job模式的折衷。

用Application模式提交作业的示例命令如下：

bin/flink run-application -t yarn-application \
-Djobmanager.memory.process.size=2048m \
-Dtaskmanager.memory.process.size=4096m \
-Dtaskmanager.numberOfTaskSlots=2 \
-Dparallelism.default=10 \
-Dyarn.application.name="MyFlinkApp" \
/path/to/my/flink-app/MyFlinkApp.jar

注：-t参数用来指定部署目标，目前支持YARN（yarn-application）和K8S（kubernetes-application）。-D参数则用来指定与作业相关的各项参数。

查看集群的任务Job列表以及取消任务命令，如下：

## List running job on the cluster
./bin/flink list -t yarn-application -Dyarn.application.id=application_XXXX_YY
## Cancel running job
./bin/flink cancel -t yarn-application -Dyarn.application.id=application_XXXX_YY <jobId>

那么如何解决传输依赖项造成的带宽占用问题呢？Flink作业必须的依赖是发行版flink-dist.jar，还有扩展卡（位于$FLINK_HOME/lib）和插件库（位于$FLINK_HOME/plugin），我们将它们预先上传到像HDFS这样的共享存储，再通过yarn.provided.lib.dirs参数指定存储的路径即可。

-Dyarn.provided.lib.dirs="hdfs://myhdfs/flink-common-deps/lib;hdfs://myhdfs/flink-common-deps/plugins"

这样所有作业就不必各自上传依赖，可以直接从HDFS拉取，并且YARN NodeManager也会缓存这些依赖，进一步加快作业的提交过程。同理，包含Flink作业的用户JAR包也可以上传到HDFS，并指定远程路径进行提交。

./bin/flink run-application -t yarn-application -Dyarn.provided.lib.dirs="hdfs://myhdfs/my-remote-flink-dist-dir" hdfs://myhdfs/jars/my-application.jar

4. 总结

【参考资料】

https://www.sohu.com/a/406387061_100109711

https://zhuanlan.zhihu.com/p/354511839

https://www.jianshu.com/p/90d9f1f24937

【----------------------------】

Flink安装及使用

1、官网下载Flink

官网地址

$ https://flink.apache.org/downloads.html

下载地址

$ wget http://mirror.bit.edu.cn/apache/flink/flink-1.9.2/flink-1.9.2-bin-scala_2.11.tgz 文件保存在/root/soft目录下

2、安装

$ cd /root/soft
$ sudo tar -zxf flink-1.9.2-bin-scala_2.11.tgz

3、添加环境变量

$ vim /etc/profile
export FLNK_HOME=/root/soft/flink-1.9.2
export PATH=$FLINK_HOME/bin:$PATH

4、启动Flink

$ /root/soft/flink-1.9.2/bin
$ ./start-cluster.sh
$ jps
19489 jar
24595 StandaloneSessionClusterEntrypoint
25189 Jps
25039 TaskManagerRunner

可以通过观察logs目录下的日志来检测系统是否正在运行了

$ tail log/flink-*-standalonesession-*.log

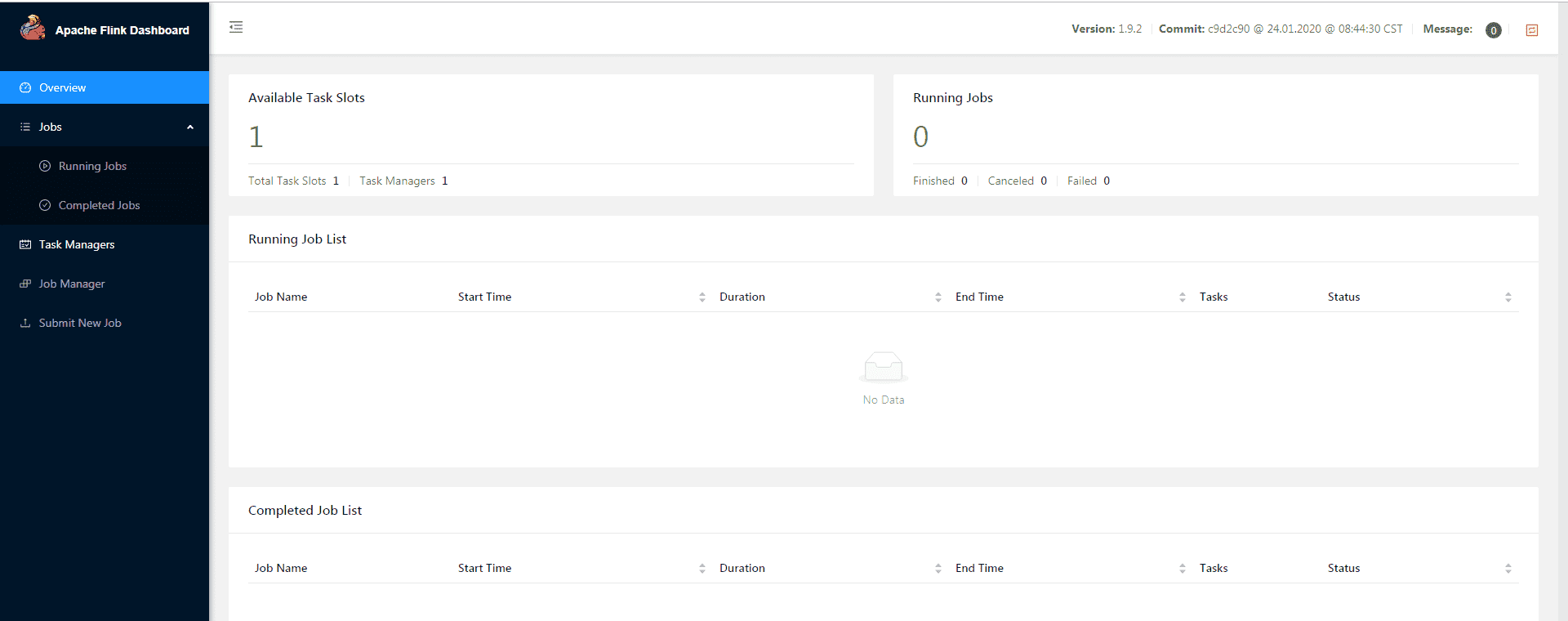

JobManager同时会在8081端口上启动一个web前端，通过http://localhost:8081 (opens new window)来访问

可以发现flink已经正常启动

5、运行示例——官方示例

使用Maven创建Flink项目，在pom.xml中添加以下依赖：

<dependencies>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-java</artifactId>
        <version>1.9.2</version>
    </dependency>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-streaming-java_2.11</artifactId>
        <version>1.9.2</version>
    </dependency>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-clients_2.11</artifactId>
        <version>1.9.2</version>
    </dependency>
</dependencies>

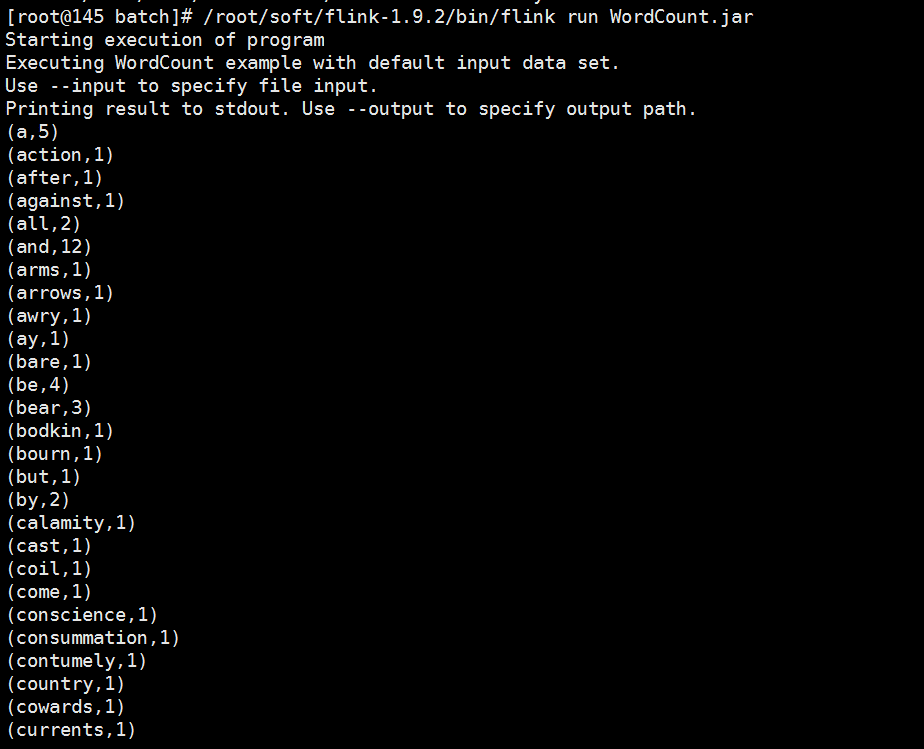

5.1、批处理运行WordCount

可以直接在/root/soft/flink-1.9.2/examples/batch中运行WordCount程序，并且这里还有更多示例：

$ cd /root/soft/flink-1.9.2/examples/batch
$ /root/soft/flink-1.9.2/bin/flink run WordCount.jar
