TIP

本文主要是介绍 Hadoop-核心组件架构 。

• Hadoop-架构总结
  • 1 hadoop1.0时期架构
  • 2 hadoop2.0时期架构
  • 3 hdfs架构
  • 4 MapReduce架构
  • 5 yarn架构
  • 6 hadoop1.0与hadoop2.0比较图
• 参考文章

Hadoop-架构总结

1 hadoop1.0时期架构

2 hadoop2.0时期架构

3 hdfs架构

【Active Namenode】：主 Master（只有一个），管理 HDFS 的名称空间，管理数据块映射信息；配置副本策略；处理客户端读写请求

【Secondary NameNode】：NameNode 的热备；定期合并 fsimage 和 fsedits，推送给 NameNode；当 Active NameNode 出现故障时，快速切换为新的 Active NameNode。

【Datanode】：Slave（有多个）；存储实际的数据块；执行数据块读 / 写

【Client】：与 NameNode 交互，获取文件位置信息；与 DataNode 交互，读取或者写入数据；管理 HDFS、访问 HDFS。

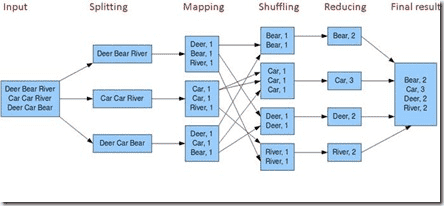

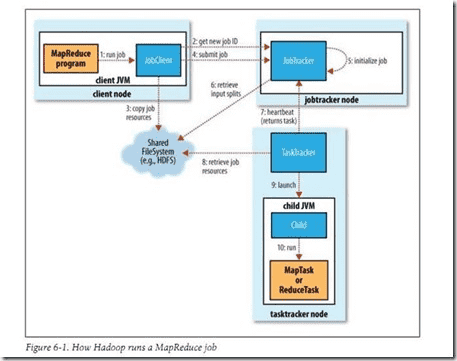

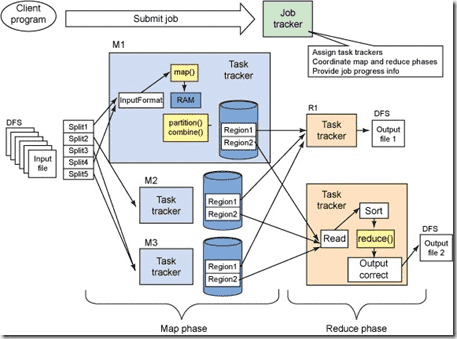

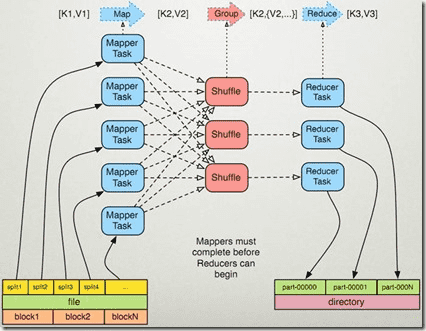

4 MapReduce架构

或

或

或

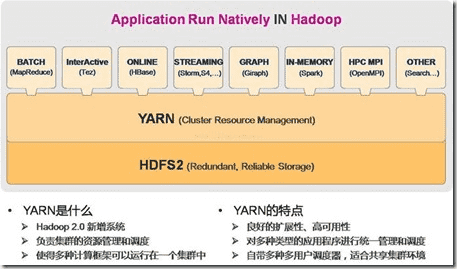

5 yarn架构

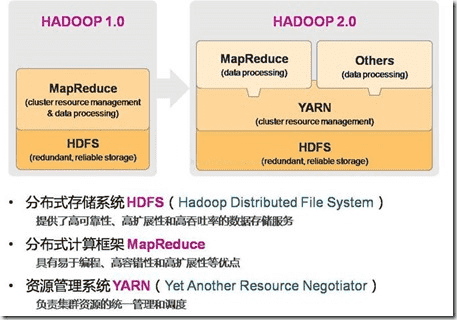

6 hadoop1.0与hadoop2.0比较图

参考网址：

http://blog.csdn.net/babyfish13/article/details/52527665

http://www.cnblogs.com/sharpxiajun/p/3151395.html

参考文章

• https://www.cnblogs.com/zhangwuji/p/7594725.html
• https://www.cnblogs.com/zzlchn/p/6254435.html
